焊縫尋位系統
是創想智控在眾多成熟的焊接跟蹤應用基礎上，提出的一種新型焊縫尋位方式。
優質的激光位移傳感器需具備速度、精度和卓越的性能，而創想智控自主研發的小不點激光位移傳感器作為目前市面上同級別的激光位移傳感器的佼佼者，除可提供高精度、高速度的測量之外，且憑借尺寸小巧，可多角度、多位置的安裝于空間受限的測量條件中。
因而，小不點激光位移傳感器作為“焊縫尋位系統” 的主要硬件設備，憑借自身的優勢匹配控制系統，可完成對被測物的超高精度、超高速度的穩定、精準測量。

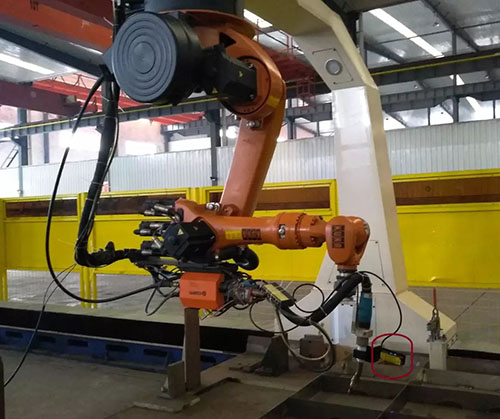

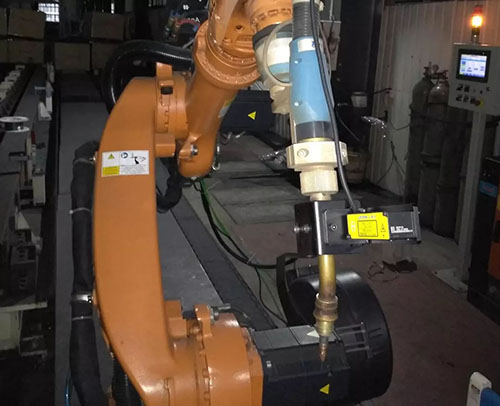

“焊縫尋位系統”中小不點激光位移傳感器因“超小體積”完美解決干涉問題。
“焊縫尋位系統” 可實現對直線、曲線快速的兩點、三點、多點尋位。
“焊縫尋位系統”廣泛適用于鋼結構件、小零部件、車廂板、新能源電池箱體等行業的自動化焊接。
激光位移傳感器是利用激光技術進行測量的傳感器，由激光器、激光檢測器和測量電路組成。
目前，激光位移傳感器按照原理可分為激光三角測量法和激光回波分析法兩種，其中激光三角測量法適用于高精度、短距離的測量，激光回波分析法則用于遠距離測量。
在當前的工業機器人應用中，通常采用三角測量法，這種方法最高線性度可達1um，分辨率可達到0.1um的水平。該方法具有結構簡單、測試速度快、實時處理能力強、使用靈活方便等優點，在工業中的長度、距離以及三維形貌等檢測中有著廣泛的應用。
三角測量法的原理：通過鏡頭將可見紅色激光射向被測物體表面，經物體反射的激光通過接收器鏡頭，被內部的CCD線性相機接收，根據不同的距離，CCD線性相機可以在不同的角度下“看見”這個光點。根據這個角度及已知的激光和相機之間的距離，數字信號處理器就能計算出傳感器和被測物體之間的距離。
北京創想智控科技有限公司自主研發的aTiny小不點激光位移傳感器主要的測量原理是：
柱面物鏡將激光光束擴大為條狀，激光在目標物上產生漫射，發射光在CMOS上成像， 可精確非接觸測量被測物體的位置、位移等變化，廣泛應用于檢測物體的位移、厚度、振動、距離、直徑等幾何量的測量。
具有測量精度高、測量時間短等特點，特別適用于工業現場應用。
aTiny小不點激光位移傳感器 解決了傳統接觸式傳感器難以實現的檢測品質管理問題，同等測量條件下，體現出了高質量、低價位、超高性?xún)r(jià)比等優勢！
